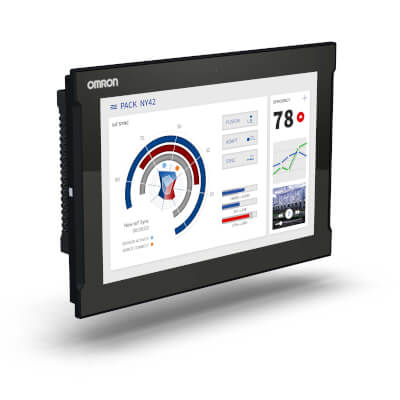

NY532-1300-112213K20

Maschinencontroller für 16 Achsen, - Industrie Panel PC Prozessor Intel© Core™ i7-4700EQ, - Hauptspeicher 8 GB DRAM (non-ECC), - Windows Embedded Standard 7 (64-bit), - PCIe slot, - 3 x 10/100/1000 Base Ethernet , - 2 x USB 3.0 , - 2 x USB 2.0, - DVI-I Anschluss, - Betriebstemperaturbereich 0 bis 55°C, - 128 GB Solid-State-Disk SSD-iMLC, - Extra DVI-D, - 15,4 Zoll Display kapazitiver Touchscreen, -

The production of this product is planned to end on 2021-09-01.

Technische Daten

IPC type Panel PC
Controller type Machine Control
Max. number of motion axes 16 axes
Screen diagonal 15.4 inch
Processor family Intel® Core™ i7
Processor specification 4700EQ (2.4 GHz)
Cooling method Active cooling (fan)
Memory 8 GB RAM (non ECC)
Storage 128 GB SSD
Operating system WES 7 (64 bits)
Expansion slot 1 x PCIe slot (X4 lanes)
Modular port DVI-D
Communication port(s) EtherCAT Master, EtherNet/IP, Ethernet TCP/IP, USB
Video output DVI-I
Display ratio 16:10
Number of pixels, horizontal 1280
Number of pixels, vertical 800
Type of display TFT
Touchscreen technology Projected capacitive
Mounting method Build-in
Material housing Aluminium, black
Degree of protection (IP), front side IP65
Operating temperature 0-55 °C
Supply voltage DC 20.4-28.8 V
Height of the front 277 mm
Width of the front 401 mm
Height of panel cutout 259 mm
Width of panel cutout 383 mm
Built-in depth 113 mm
Weight 7200 g

Zubehör

FH-VUAB 2M USB-Kabel für Multitouch-Funktionen 2 Meter
FH-VUAB 5M USB-Kabel für Multitouch-Funktionen 5 Meter
NY000-AC00 2M DVI-Kabel 2 m
NY000-AC00 5M DVI-Kabel 5 m
NY000-AH00 Festplatte, 320 GB HDD
NY000-AS00 32 GB Solid-State-Disk SSD-SLC
NY000-AS01 64 GB Solid-State-Disk SSD-SLC
NYM12W-C1000 Industriemonitor, - 12,1 Zoll TFT-Display, - kapazitiver Multifinger Touchscreen, - Auflösung 1280 X 800 Pixel, - 16 Millionen Farben
NYM15W-C1000 Industriemonitor, - 15,4 Zoll TFT-Display, - kapazitiver Multifinger Touchscreen, - Auflösung 1280 X 800 Pixel, - 16 Millionen Farben
NYM19W-C1000 Industriemonitor, 18,5"-Display mit kapazitivem Touchscreen, integrierte Halterung, DVI-D-Anschluss
S8BA-24D24D240LF USV, DIN Hutschienenmontage, DC-DC, 24VDC, 10A, 240W
S8BW-C02 USV Zubehör, Anschlusskabel für IO-Port, RJ45 / offenes Ende, 2m
SYSMAC-SE200D Programmierbare Maschinensteuerung - Programmiertool Sysmac Studio V1 - für Sysmac Maschinensteuerungen - Vollversion auf DVD - Installationsprogramm ohne Lizenznummer - Netzwerk-, Node- und Baugruppenkonfiguration - Anwenderprg.-Entwicklung nach IEC 61131-3 - Programmsimulation
SYSMAC-SE201L Programmierbare Maschinensteuerung - Programmiertool Sysmac Studio V1 - für Sysmac Maschinensteuerungen - Vollversion, ohne Installationssoftware - 1 Lizenznummer für 1 Anwender

Ersatzteile

CJ1W-BAT01 Speicherprogrammierbare Steuerung - Ersatzteil SPS - Pufferbatterie - CE
NY000-AF00 Lüfter,Ersatzteil-Kit
NY000-AK00 Zubehör,Ersatzteil-Kit (Anschlüsse, Einbau-Kit Festplatte, Schrauben, usw.)
