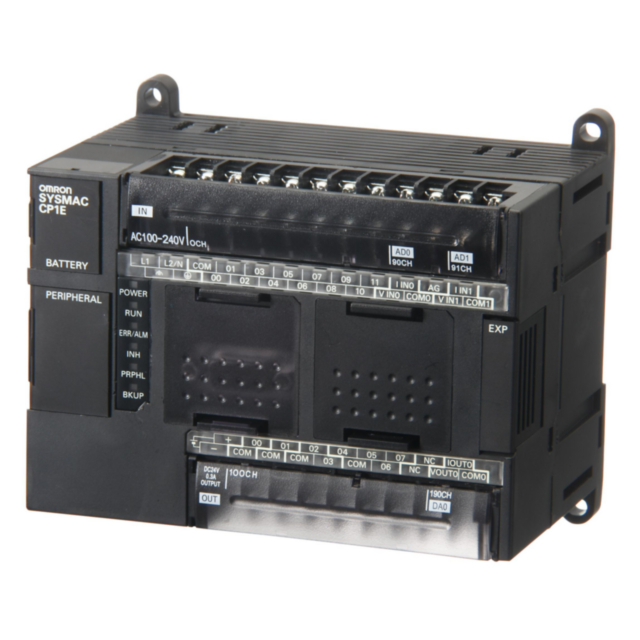

CP1E-NA20DT1-D

Speicherprogrammierbare Steuerung - CPU-Baugruppe CP1E, kompakt, erweiterbar - 12 digit. Eing., 8 Transistorsausg. pnp - UB: 24 VDC, Schraubklemmleiste - Speicher: 8kSteps Programm, 8kW Daten - USB-B-Schnittstelle - 1 RS232 Schnittstelle + 1 Steckplatz - 6 Eingang-Interrupts - 4/1+1 schnelle Zähler 100/50/5kHz - 2 Impulszugausgänge 100kHz od. 2 PWM - Eingänge 24VDC - Ausgänge 24VDC/0,3 A - max. 140 digit. E/A, 3 Baugruppen - 2 Analogeingänge, 1 Analogausgang - Auflösung: 1/6000 - Signalber.: -10/0..+10V 0/1..5V 0/4..20mA - Analogwertgeber: 2xPot. 0..255 - Basisbefehl-Ausführungzeit: 1,19µs - IP20 - CE

Technische Daten

Supply voltage type DC
Number of digital inputs 12
Input type PNP/NPN
Number of digital outputs 8
Output type PNP
Program capacity 8 K steps
Data memory capacity 8 K words
Logic execution time 1.19 µs
Communication port(s) Serial RS-232C, USB
Number of Ethernet ports 0
Number of USB ports 1
Number of RS-232 ports 1
Number of RS-485 ports 0
Communication option(s) CompoBus/S Slave, Ethernet TCP/IP, Serial RS-232C, Serial RS-422, Serial RS-485
Max. encoder input frequency 100 kHz
Max. number of PTP axes 2
Max. pulse output frequency 100 kHz
Function Block programming
Battery-free memory backup
Real-time clock
Analog option boards
Max. number of analog I/O channels 31
Max. number of local I/O points 140
Max. number of expansion units 3
Built-in auxiliary 24 VDC output 0 mA
Operating temperature range 0-55 °C
Height 90 mm
Width 130 mm
Depth 85 mm

Zubehör

CP1W-BAT01 Battery for the CP1 PLC
CP1W-CIF01 CP1 RS-232C (15 m max.) serial communication option board
CP1W-CIF11 CP1 RS422/485 (50 m max.) serial communication option board
CP1W-CIF12-V1 CP1 RS422/485 (isolated 500 m max.) serial communication option board
CP1W-CIF41 CP1 Ethernet communications option, 1 x RJ45 socket
CP1W-CN221 USB Programming cable, A-type male to B-type male, 1.8 m
CP1W-CN811 I/O expansion cable for CP1-series, 80 cm
CP1W-SWB06 Input simulation switch board
CXONE-LT01-EV4 CX-One Lite v4.x software, for Windows 2000/XP/Vista, single-user licence only, (requires CDs, CXOne-LTCD-EV4), limited to program the CPx PLC platform
